    换热器液压抽芯机安装方法及步骤

  • 【作者】: 山东恒力建设工程有限公司
  • 【日期】:2021-11-08
  • 【人气】:
  •   换热器液压抽芯机,是将热流体的部分热量传递给冷流体的设备,又称热交换器。目前已广泛应用于化工、石油、动力、食品及其它许多工业部门的通用设备上,在工业生产中占用重要位置。在此,我们就来看一下换热器安装操作方法及注意事项。


      方法/步骤

      安装换热器抽芯机的基础必须满足以使换热器不发生下沉,或使管道把过大的变形传到传热器的接管上。基础一般分为两种:一种为砖砌的鞍形基础,换热器上没有鞍式支座而直接放在鞍形基础上,换热器与基础不加固定,可以随着热膨胀的需要自由移动。另一种为混凝土基础,换热器通过鞍式支座由地脚螺栓将其与基础牢固的连接起来。

      在安装换热器之前应严格的进行基础质量的检查和验收工作,主要项目如下:

      基础表面概况;基础标高,平面位置,形状和主要尺寸以及预留孔是否符合实际要求;地脚螺栓的位置是否正确,螺纹情况是否良好,螺帽和垫圈是否齐全;放置垫铁的基础表面是否平整等。

      基础验收完毕后,在安装钎焊式板式换热器之前在基础上放垫铁,安放垫铁处的基础表面必须铲平,使两者能很好的接触。垫铁厚度可以调整,使换热器能达到设计的水平高度。垫铁放置后可增加换热器在基础上的稳定性,并将其重量通过垫铁均匀地传递到基础上去。垫铁可分为平垫铁、斜垫铁和开口垫铁。其中,斜垫铁必须成对使用。地脚螺栓两侧均应有垫铁,垫铁的安装不应妨碍换热器的热膨胀。

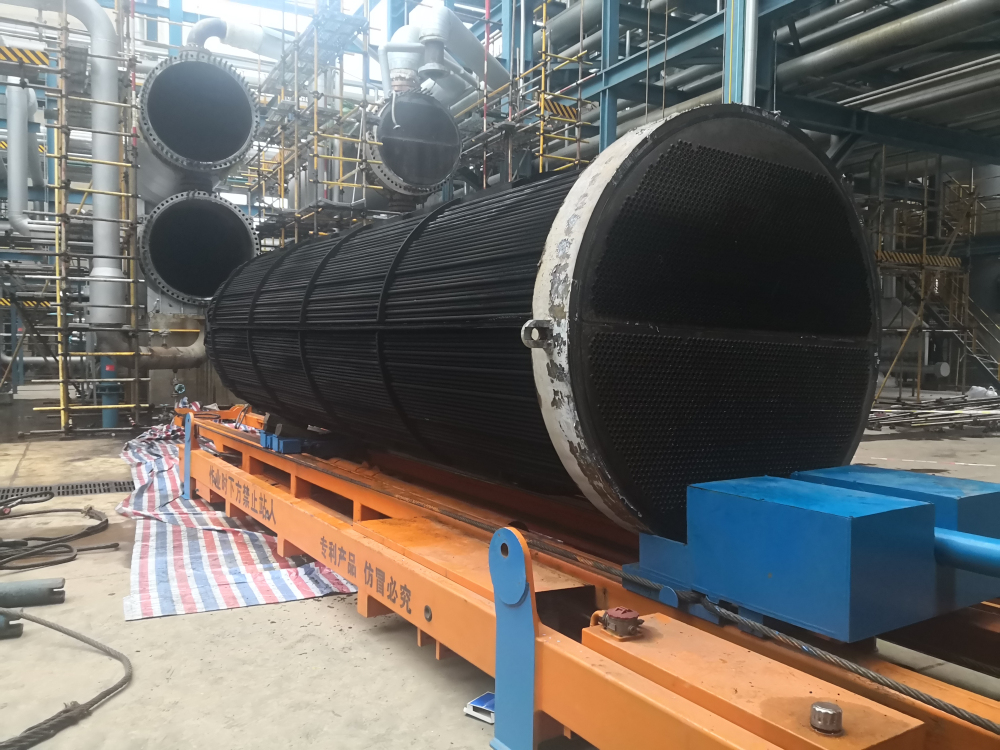

      换热器就位后需用水平仪对换热器找平,这样可使各接管都能在不受力的情况下连接管道。找平后,斜垫铁可与芝座焊牢,但不得与下面的平垫铁或滑板焊死。当两个以上重叠式换热器安装时,应在下部换热器找正完毕,并且地脚螺栓充分固定后,再安装上部换热器。可抽管束换热器安装前应抽芯检查,清扫,抽管束时应注意保护密封面和折流板。移动和起吊管束时应将管束放置在专用的支承结构上,以避免损伤换热管。

      根据换热器的形式,应在管式板式换热器的两端留有足够的空间来满足条件(操作)清洗、维修的需要。浮头式换热器的固定头盖端应留有足够的空间以便能从壳体内抽出管束,外头盖端必须也留出一米以上的位置以便装拆外头盖和浮头盖。

      固定管板式换热器的两端应留出足够的空间以便能抽出和更换管子,并且用机械法清洗管内时。两端都可以对管子进行刷洗操作,U形管式换热器的固定头盖应留出足够的空间以便抽出管束,也可在其相对的一端留出足够的空间以便能拆卸壳体。

      换热器不得在超过铭牌规定的条件下运行。应经常对管,壳程介质的温度及压降进行监督,分析换热管的泄漏和结垢情况。
